DCIM

Abrir na plataforma

Página dedicada a equipamentos de infraestrutura física do datacenter (DCIM, Data Center Infrastructure Management): nobreaks (UPS), geradores e quaisquer aparelhos críticos para a sustentação do ambiente.

A coleta é feita diretamente pelo coletor (hub) falando com o equipamento por SNMP ou ICMP, sem agente. O cadastro acontece na própria página.

A lista

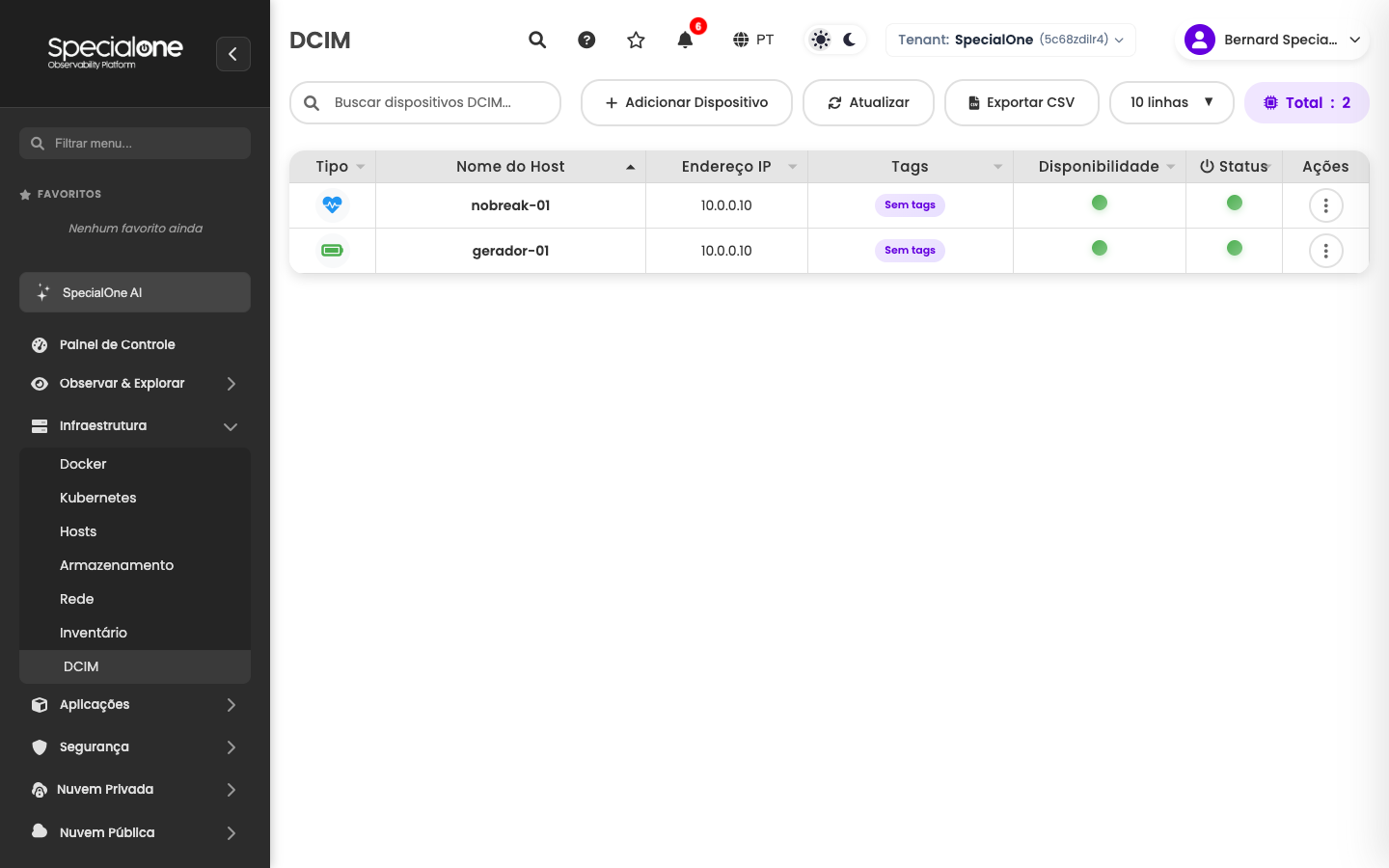

Lista de dispositivos DCIM com colunas Type, Hostname, IP, Tags, Disponibilidade e Status

Acessada por Infraestrutura → DCIM. Mostra os equipamentos DCIM cadastrados no tenant, com colunas:

Coluna O que mostra
Type Ícone indicando o tipo do equipamento (UPS, gerador, genérico).
Hostname Nome do equipamento na plataforma.
Endereço IP IP pelo qual o coletor alcança o equipamento.
Tags Etiquetas livres.
Disponibilidade Indicador da última checagem (ICMP/SNMP).
Status Estado consolidado.
Ações Menu com operações rápidas.

Acima da tabela ficam os controles padrão (busca, atualizar, exportar CSV, paginação) e o botão Adicionar Dispositivo.

Incluir um dispositivo DCIM

Similar a Rede, o cadastro é direto na própria página, com formulário simples.

Pré-requisitos

Antes de cadastrar, garanta que:

  1. O coletor (hub) tem conectividade de rede com o equipamento (alcança o IP via ICMP e UDP 161 para SNMP).
  2. Para tipos UPS e Gerador: o SNMP está habilitado no equipamento, com community string definida.
  3. Para tipo Genérico (Ping): basta o ICMP responder.

Passo a passo

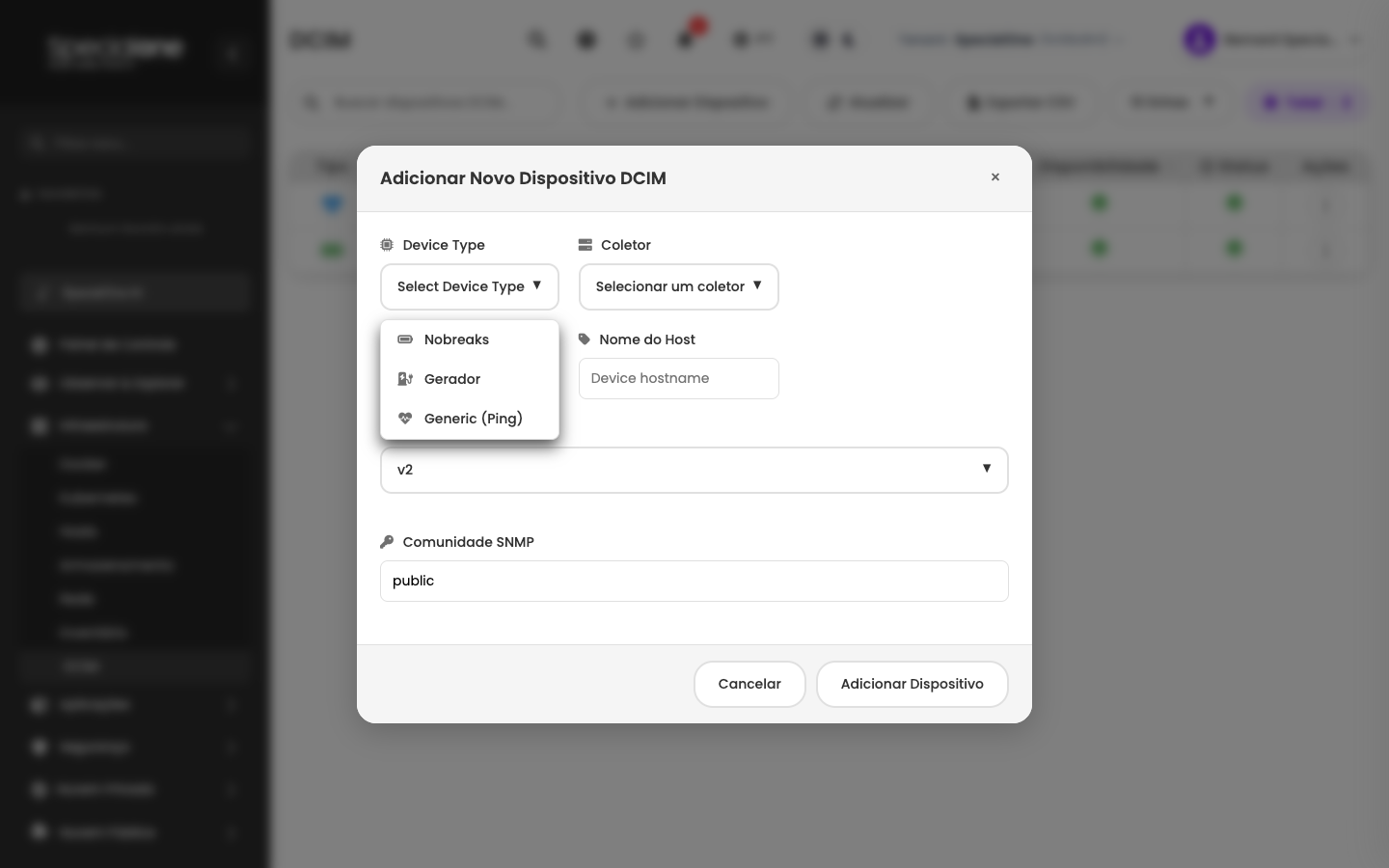

Modal Adicionar Novo Dispositivo DCIM com Type, Collector, IP, Hostname, SNMP Version e Community

  1. Em Infraestrutura → DCIM, clique em Adicionar Dispositivo.
  2. Preencha os campos:
    • Tipo do Dispositivo: escolha entre UPS, Gerador ou Genérico (Ping).
      • UPS (nobreak): a plataforma coleta carga da bateria, status da rede elétrica, autonomia restante e temperatura via SNMP.
      • Gerador: combustível, horas operadas, status (em standby, em operação), tensão de saída.
      • Genérico (Ping): só checa se o equipamento responde a ICMP. Útil para qualquer aparelho de DCIM cuja monitoração detalhada não é suportada (ou ainda não foi configurada), só pra saber se está vivo.
    • Coletor: qual hub vai fazer a coleta.
    • Endereço IP: IP do equipamento.
    • Hostname: nome do equipamento na plataforma (ex: nobreak-sala-01).
    • SNMP Version: v2c ou v3. Para tipo Genérico (Ping) esse campo é ignorado.
    • SNMP Community: community string (default public). Trocar pelo valor real configurado no equipamento.
  3. Clique em Adicionar Dispositivo.

O equipamento aparece na lista. O coletor faz a primeira tentativa de leitura nos minutos seguintes. Para tipos UPS e Gerador, métricas começam a popular quando o SNMP responde. Para Genérico (Ping), só a coluna Disponibilidade vai mostrar verde/vermelho conforme o ICMP.

Comece pelo Genérico (Ping) e refine depois

Se você não tem certeza do suporte SNMP do equipamento ou da community correta, comece cadastrando como Genérico (Ping). Pelo menos você fica sabendo se ele ficou inalcançável. Depois, com a credencial em mãos, edite o tipo para UPS ou Gerador e a coleta mais rica entra em cima.

O detalhe do dispositivo

Ao clicar em uma linha você vai para a página do dispositivo. As abas seguem o mesmo modelo dos outros tipos: Métricas, Alertas, Configuração.

A aba Métricas traz dados específicos do tipo:

  • UPS: carga da bateria (%), status da rede elétrica (normal / em bateria), autonomia restante, tensão de entrada e saída, temperatura interna.
  • Gerador: nível de combustível, horas operadas (acumuladas), status (standby / running / falha), tensão e frequência de saída, status do sistema de partida.
  • Genérico (Ping): tempo de resposta ICMP, perda de pacotes, disponibilidade ao longo do tempo.

Aba Alertas e aba Configuração

As duas seguem o mesmo modelo dos outros tipos. Consulte a página de Hosts:

  • Aba Configuração: atributos do equipamento, perfis de monitoramento aplicados, métricas coletadas e alertas configurados.
  • Editar um alerta no host: como funciona a cópia personalizada quando você ajusta um alerta herdado de perfil.

Alertas típicos de DCIM

Os perfis padrão cobrem situações comuns que aparecem na aba Alertas Configurados do dispositivo:

Para UPS

  • Em bateria (rede elétrica caiu, equipamento mudou para bateria).
  • Bateria baixa (carga abaixo do limiar configurado).
  • Autonomia restante crítica (menos que X minutos).
  • Temperatura interna alta.
  • Falha de bateria (reportada pelo próprio aparelho).

Para Gerador

  • Combustível abaixo do limite.
  • Gerador em operação quando não deveria (significa queda de energia em curso).
  • Falha de partida quando comandado a iniciar.
  • Horas operadas próximas da manutenção (alerta preventivo).

Para Genérico (Ping)

  • Equipamento inalcançável (não responde ICMP).
  • Latência alta consistente (degradação de rede até o equipamento).

Como qualquer alerta, esses são roteados pelas suas regras de notificação. Para alertas críticos de DCIM (UPS em bateria, gerador falhou na partida), o roteamento padrão costuma usar canais síncronos como push no app mobile e SMS.
